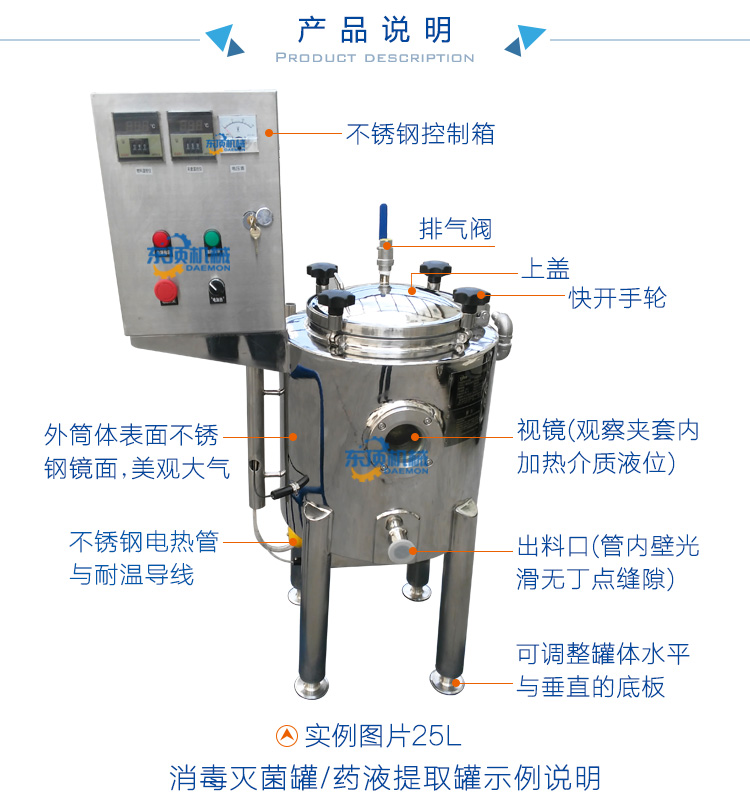

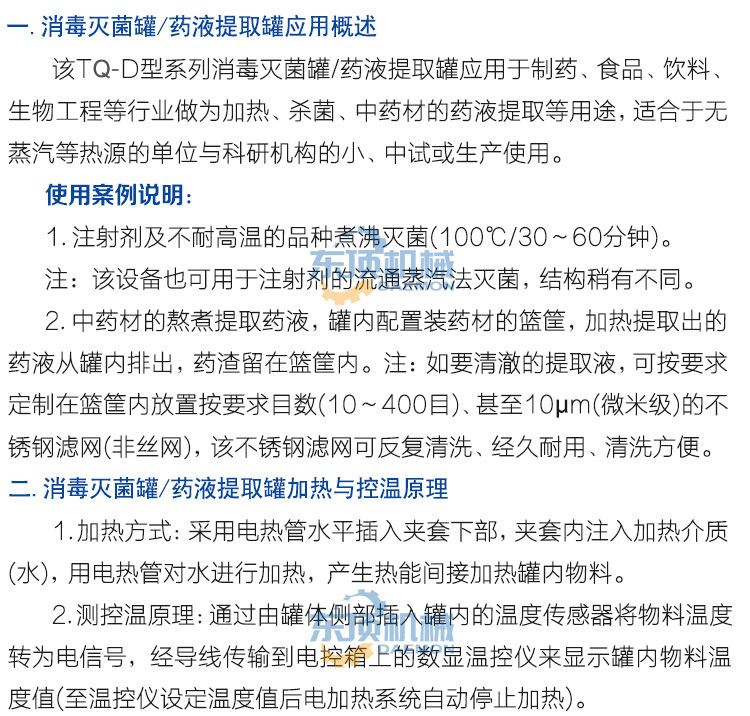

一.消毒灭菌罐/中药提取罐应用概述

该TQ-D型系列消毒灭菌罐/中药提取罐应用于制药、食品、饮料、生物工程等行业做为加热、杀菌、中药材的药液提取等用途，适合于无蒸汽等热源的单位与科研机构实验室的小、中试或生产使用。

使用案例说明：

1.注射剂及不耐高温的品种煮沸灭菌(100℃/30～60分钟)。注：该设备也可用于注射剂的流通蒸汽法灭菌，结构稍有不同。

2.中药材的熬煮提取药液，罐内配置装药材的篮筐，加热提取出的药液从罐内排出，药渣留在篮筐内。注：如要清澈的提取液，可按要求定制在篮筐内放置按要求目数(10～400目)、甚至10μm(微米级)的不锈钢滤网(非丝网)，该不锈钢滤网可反复清洗、经久耐用、清洗方便。

二.消毒灭菌罐/中药提取罐加热与控温原理

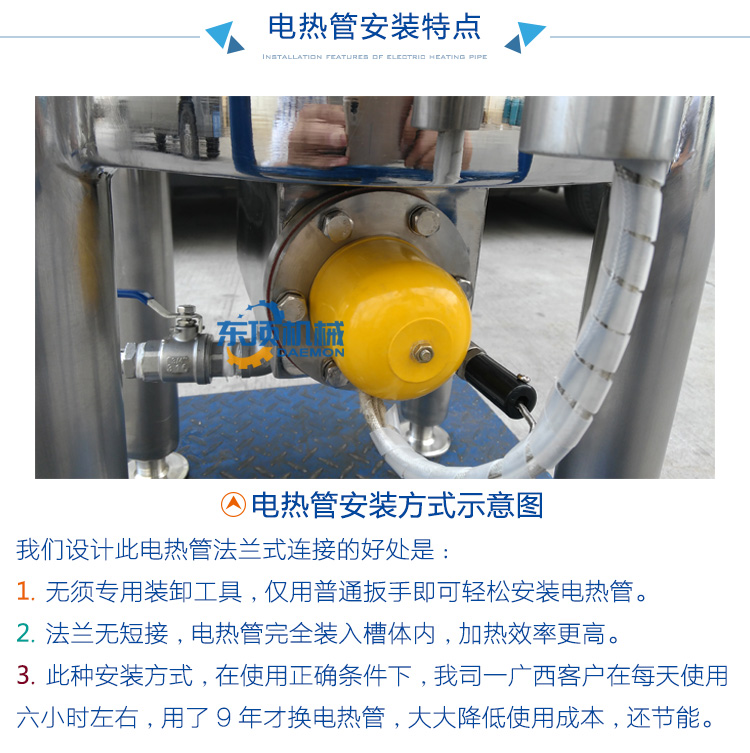

1.加热方式：采用电热管水平插入夹套下部，夹套内注入加热介质(水)，用电热管对水进行加热，产生热能间接对罐内物料进行加热。

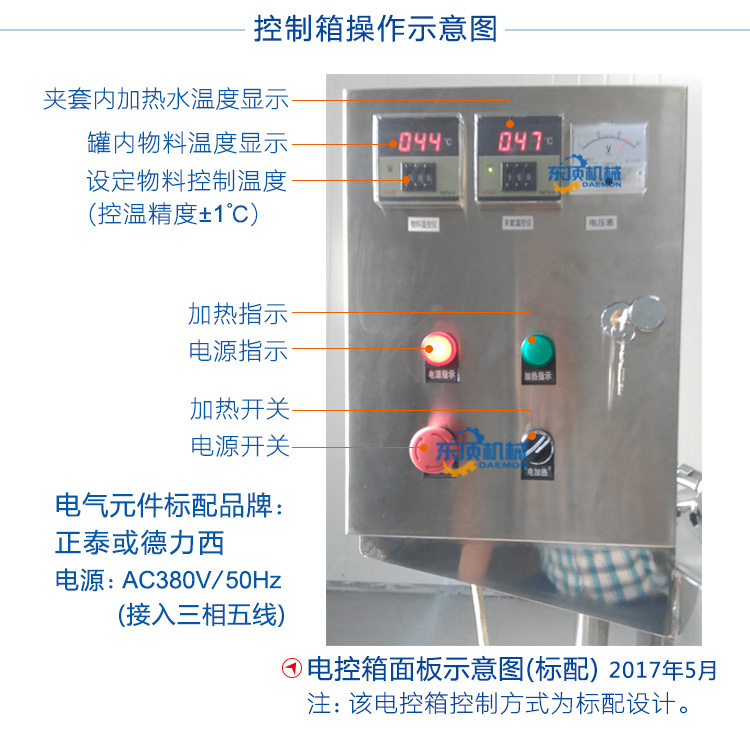

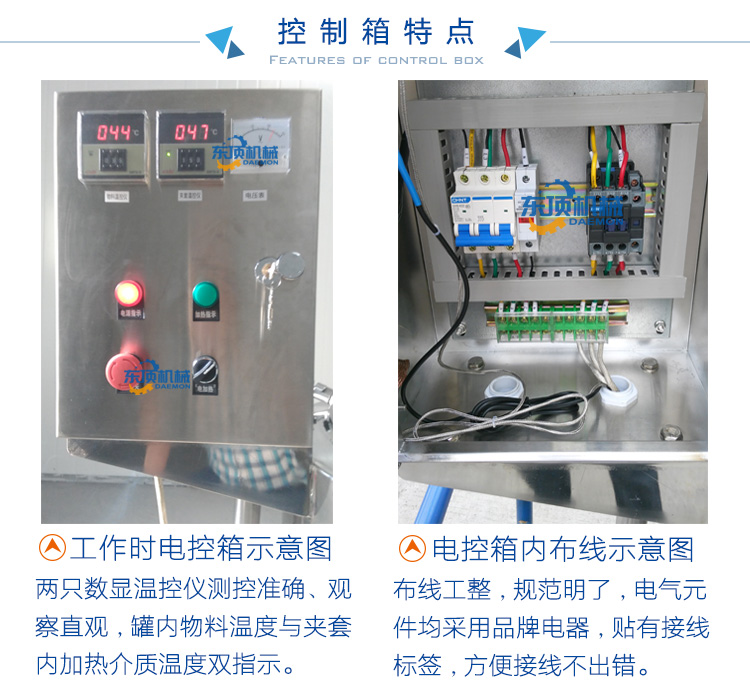

2.测控温原理：通过由罐体侧部插入罐内的温度传感器将物料温度转为电信号，经导线传输到电控箱上的数显温控仪来显示罐内物料温度值(至温控仪设定温度值后电加热系统自动停止加热)。

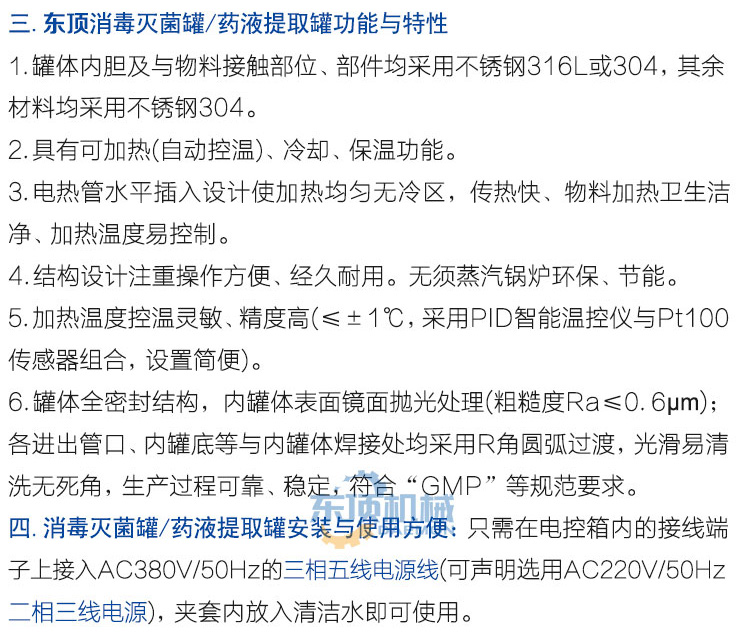

三.消毒灭菌罐/中药提取罐功能与特性

1.罐体内胆及与物料接触部位、部件均采用不锈钢316L或304，其余材料均采用不锈钢304。

2.具有可加热(自动控温)、冷却、保温功能。

3.电热管水平插入设计使加热均匀无冷区，传热快、物料加热卫生洁净、加热温度易控制。

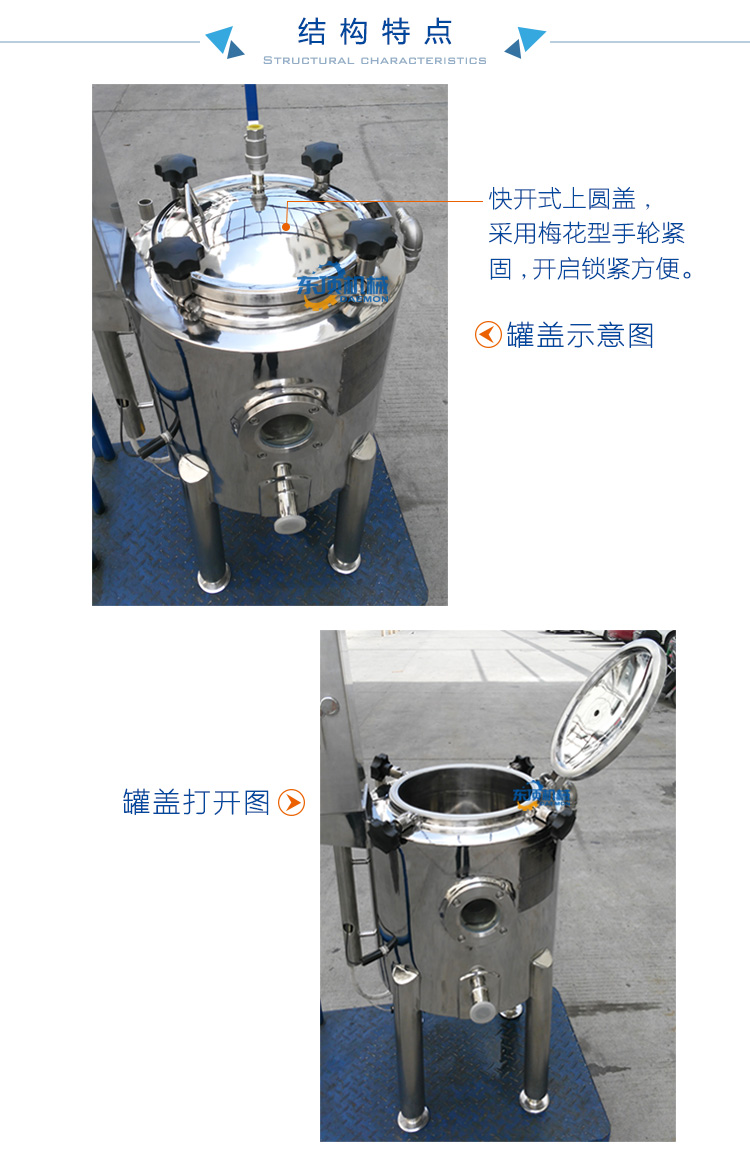

4.结构设计注重操作方便、经久耐用。无须蒸汽锅炉环保、节能。

5.加热温度控温灵敏、精度高(≤±1℃，采用PID智能温控仪与Pt100传感器组合，设置简便)。

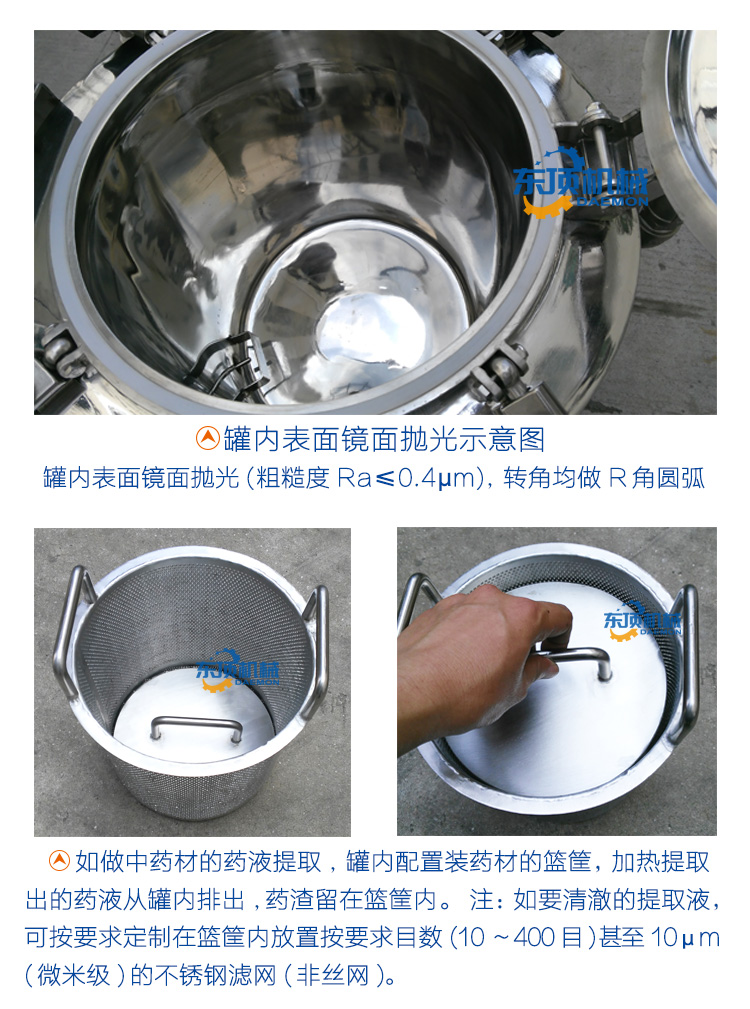

6.罐体全密封结构，内罐体表面镜面抛光处理(粗糙度Ra≤0.4μm)；各进出管口、内罐底等与内罐体焊接处均采用R角圆弧过渡，光滑易清洗无死角，生产过程可靠稳定，符合“GMP”等规范要求。

四.消毒灭菌罐/中药提取罐安装与使用方便：只需在电控箱内的接线端子上接入AC380V/50Hz的三相五线电源线(可声明选用AC220V/50Hz二相三线电源)，夹套内放入清洁水即可使用。

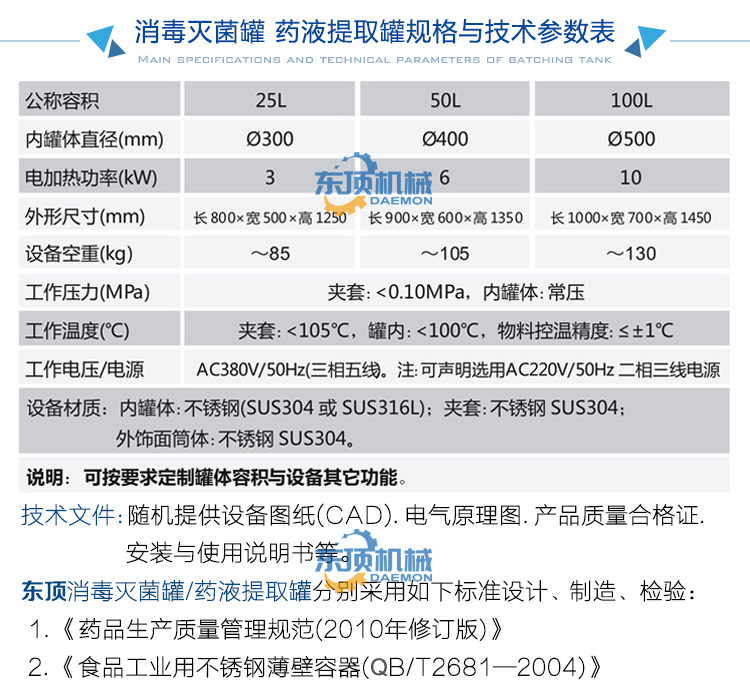

五.消毒灭菌罐/中药提取罐规格与主要技术参数

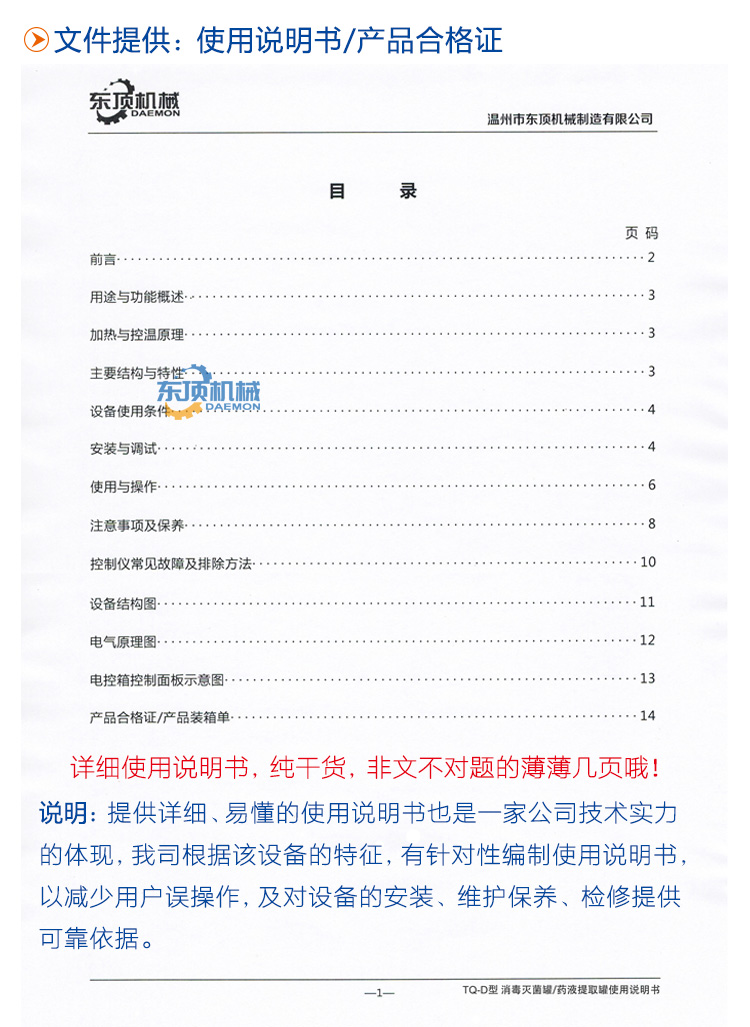

六.技术文件：随机提供设备结构图纸(CAD)、电气原理图、产品质量合格证、安装与使用说明书等。

七.消毒灭菌罐/中药提取罐分别采用如下标准设计、制造、检验：

1.《药品生产质量管理规范(2010年修订版)》

2.《食品工业用不锈钢薄壁容器(QB/T2681—2004)》

知识产权说明：该设备说明系我司按该设备的用途、结构、特性而做的原创产品说明(2020年8月)。
